钛钢锅优缺点钛钢复合板

2026-01-14 09:377810 周幻丝

一、钛钢锅优缺点1、钛钢锅的优点2、是用99.5%的金属钛材做接触层，用纯铝材做中间层，用导磁性430不锈钢做底层，三层复合结构，一体压制成型的锅具。钛金属是一种耐酸，耐碱，耐腐蚀的金属。用钛做的锅易清洗不会生锈，有抑菌作用。钛锅的最大优点

一、钛钢锅优缺点

1、钛钢锅的优点

2、是用99.5%的金属钛材做接触层，用纯铝材做中间层，用导磁性430不锈钢做底层，三层复合结构，一体压制成型的锅具。钛金属是一种耐酸，耐碱，耐腐蚀的金属。用钛做的锅易清洗不会生锈，有抑菌作用。钛锅的最大优点就是安全健康无毒，不会有重金属析出，用钛锅炒菜长期使用也不会对身体健康产生任何影响。

3、钛钢锅的缺点

4、导热性差，容易糊和粘锅，

二、钛板断裂原因

1、钛板断裂的原因主要是由焊缝中氢引起的。氢的来源主要有板材及焊丝中的水分和油污，环境湿度是焊缝增氢的主要原因。

2、焊接时在高温作用下，大量的氢溶解在熔池中，在焊缝的冷却和凝固过程中，由于溶解度的迅速降低，氢极易逸出。如果焊缝冷却速度过快，氢来不及逸出保留在焊缝中，将使焊缝中的氢处于过饱和状态，因而氢要极力进行扩散，并促使这一区域进一步脆化。

3、如果这个部位存在缺口效应，且氢的浓度足够高时，就可能产生裂纹。特别是在冬季施工中，环境温度低，水蒸气附着在钛板上，为焊缝增氢创造了条件。由于钛板太薄（1.2mm），钢板比较“吃温”，温度升高较慢，相应的钛复合层焊缝冷却速度过快，在冷却过程中，焊缝中的残余氢来不及逸出，在焊缝中以过饱和的形式存在，最终导致裂纹的出现。

4、因此，在钛钢复合板的焊接过程中，要认真清理母材、焊丝的表面，保持环境温度不得低于5℃。冬季施工时，应用火焰预热基层钢面，一是为去除焊缝周围的水分；二是提高焊件温度，降低焊缝冷却速度。

三、钨钢和钛合金哪个是更硬

1、钨钢更硬。

2、钛合金的硬度上不算是很高，但是钛合金综合水平来说会要比钨钢好，钨钢硬度高但是也偏脆，可以说是坚而不韧，钛合金在这点上就要优于钨钢，在保证了耐磨的同时重量也不是很高，生锈的问题大家也可以不用去担心，所以购买时，可以优先选择钛合金。

3、钨钢这一种材质是比较硬的；而钛合金材质相对来说会软一些。我们可以根据需要选购，根据要选购的物品来选择对应的材质会比较好。

四、钛合金能否和A3钢焊接

在很人眼中，钛和钢是不能焊接的，确实，钛和钢在高温下会反应生成脆性化合物，所以焊接是无效的，但是有两种焊接方法却可以把它们焊接在一起，而且经常被使用：

1、爆炸焊接：钛钢复合钢板2、GTAW银焊：用纯银焊丝在GTAW焊接方法下可以把钛和钢焊接在一起，但是没什么强度，一般只用来做基本的密封处理。

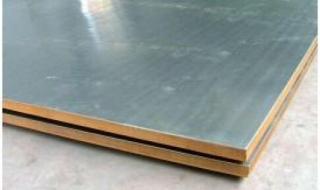

钛钢复合板

五、钛钢的密度

没有316L钛钢这种东西。316L是不锈钢，主要成分是Fe、Cr、Ni、Mo。密度接近铁。很都地方提到316L钛钢（多半是些卖手表，卖首饰的非专业人员），指的实际就是316L不锈钢，316L钛钢这种叫法是不科学，不规范的。工业上说的钛钢通常是指钛钢复合板，是用钢板做基体，在上面焊一层比较薄的钛板，主要是用来盛装强腐蚀性介质（钛的耐蚀性极强）。至于太钢复合板的密度（平均密度）就难说了，要看怎么复合，用多厚的钢板，多厚的钛板。另外，Fe的密度是7.8g/立方厘米。Ti是4.5g/立方厘米。
