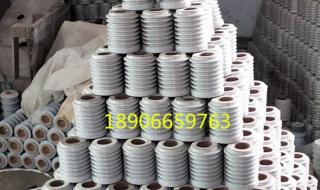

一、10kv针式绝缘子高度

要看是用的什么材质的了，复合的还磁式的，现在一般通用设计中都采用负荷的针式绝缘子，FP-15 耐张选用FXBW-10/70，结构高度也有不同，爬电比距也不同，主要看是用在那里了。针式绝缘子P-1025T 连接结构标记山水材质瓷结构高度 133(mm) 最小电弧距离 255(mm) 。

二、绝缘子按外形可分为

绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。除此之外还有防尘绝缘子和绝缘横担。对于35kV针式支柱绝缘子交流耐压试验电压值；两个胶合元件者，每个元件为50kV；三个胶合元件者，每个元件为34kV。对盘形悬式绝缘子，机械破坏负荷为60～300kN者，交流耐压试验电压值均取60kV。绝缘子劣化判定原则 (1)绝缘子绝缘电阻小于300MΩ，而大于240MΩ可判定为低值绝缘子。 (2)绝缘子绝缘电阻小于240MΩ可判定为零值绝缘子。
