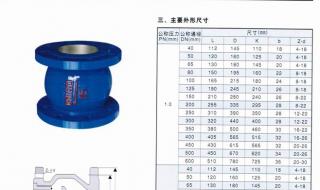

止回阀有几种结构类型消音止回阀

2026-01-14 11:501966 石翎

一、止回阀有几种结构类型1、不同的分类方法种类不同，一般都是按结构分： 2、1）旋启式止回阀 3、2）升降式止回阀 4、3）碟式止回阀 5、4）管道式止回阀 6、5）空排止回阀 7、6）缓闭式止回阀 8、7）隔膜式止回阀 9、8）无磨损球

一、止回阀有几种结构类型

1、不同的分类方法种类不同，一般都是按结构分：

2、1）旋启式止回阀

3、2）升降式止回阀

4、3）碟式止回阀

5、4）管道式止回阀

6、5）空排止回阀

7、6）缓闭式止回阀

8、7）隔膜式止回阀

9、8）无磨损球形止回阀

10、9）浮球式衬氟塑料止回阀

11、10）浮球式衬氟塑料Y型止回阀

12、11）高效无声止回阀

13、12）调流缓冲止回阀

14、13）带气动关闭装置的旋启式止回阀

15、14）带气动装置的旋启式止回阀

16、15）内压自封式阀盖直流式旋启式止回阀

17、16）带最小流量喷嘴的旋启式止回阀

18、17）对夹式消声止回阀

19、18）对夹薄型止回阀

20、19）用于气体的双板止回阀

21、20）双碟板缓冲止回阀

22、21）电动缓闭式蝶形止回阀其他的就是按压力、温度、材质、尺寸、连接方式的划分了

二、止回阀qt450是什么意思

1、止回阀QT450是指阀体材质为：球墨铸铁，牌号：qt450一般运用为自来水龙头的阀门，它是碳以球形石墨的形态形成的球墨铸铁存在的。

2、其机械性能远胜于灰口铁而接近于钢，具有优良的铸造、切削加工和耐磨性能，它还具有一定的弹性能广泛运用于制造曲轴、齿轮、活塞等高级铸件及多种机械零件中。

3、QT450为铁素体型球墨铸铁，韧性和塑性较高。

4、低温时，韧性向脆性转变，但低温冲击值较高，且有一定的抗温度急性变和耐蚀性。

三、立式消声止回阀工作原理

1、立式消声止回阀内部有两个水腔组成，膜片下水腔的截流口为过水通道，(截流口开启最大面积接近管径面积)，膜片上水腔为压力调节室，当水泵停止工作时，由于阀瓣的自重和上水腔的压力使截流口迅速关闭90%，剩余10%利用导管把阀后压力传到上水腔，随着上水腔压力的增加，使截流口缓慢的关闭剩余10%，所以缓闭消声止回阀起到缓闭消声的作用。

2、立式消声止回阀在使用时针阀逆时针旋转2圈半，控制阀开启1/2圈即可开启，如发现水锤现象，可微调关小控制阀，逆时针微调开大针阀，使水锤现象消除。
