液压单向阀的工作原理是什么 液压单向阀

2026-01-14 14:199213 阚季
一、液压单向阀的工作原理是什么1、工作原理：2、液压单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种阀在煤矿机械的液压支护设备中占有较重要的地位。液压单向阀与普通单向阀不同之处是多了一 个控制油路K，当控制油路未接通压力油液时，液压

一、液压单向阀的工作原理是什么

1、工作原理：

2、液压单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种阀在煤矿机械的液压支护设备中占有较重要的地位。液压单向阀与普通单向阀不同之处是多了一 个控制油路K，当控制油路未接通压力油液时，液压单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。当控制油路油控制压力输入 时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。

3、　　(1)保持压力。 　　

4、滑阀式换向阀都有间隙泄漏现象，只能短时间保压。当有保压要求时，可在油路上加一个液控单向阀，利用锥阀关闭的严密性，使油路长时间保压。

5、　　(2)液压缸的“支承”。 　　

6、在立式液压缸中，由于滑阀和管的泄漏，在活塞和活塞杆的重力下，可能引起活塞和活塞杆下滑。将液控单向阀接于液压缸下腔的油路，则可防止液压缸活塞和滑块等活动部分下滑。

7、　　(3)实现液压缸锁紧。 　　

8、当换向阀处于中位时，两个液控单向阀关闭，可严密封闭液压缸两腔的油液，这时活塞就不能因外力作用而产生移动。

9、　　(4)大流量排油。 　　

10、液压缸两腔的有效工作面积相差很大。在活塞退回时，液压缸右腔排油量骤然增大，此时若采用小流量的滑阀，会产生节流作用，限制活塞的后退速度；若加设液控单向阀，在液压缸活塞后退时，控制压力油将液控单向阀打开，便可以顺利地将右腔油液排出。

11、　　(5)作充油阀。 　　

12、立式液压缸的活塞在高速下降过程中，因高压油和自重的作用，致使下降迅速，产生吸空和负压，必须增设补油装置。液控单向阀作为充油阀使用，以完成补油功能。

二、全液压转向器中的单向阀起什么作用

防止油液倒流的那几个单向阀，就不说了 其中有一个补油单向阀，是与T口连通的，平时在压力油的作用下是关闭的，只有在应急人力转向时，补油单向阀打开，从T口吸油来作应急转向。

三、液压控单向阀的工作原理是什么有和用途

1、单向阀是流体只能沿进水口流动，出水口介质却无法回流的装置。所以液压单向阀也可以称为止回阀。

2、如图是一个可控的单向阀，图左，当A压力大于B时，压力推动单向阀芯克服弹簧作用力，介质可以由A流向B。而当B压力大于A时，在介质压力和弹簧共同作用下，单向阀芯只会紧闭，介质无法由B流向A。

3、当X有压力时，控制活塞向右移动，推开单向阀芯，使A、B可以互通。

4、单纯的单向阀没有X通路和控制活塞。

液压单向阀

5、

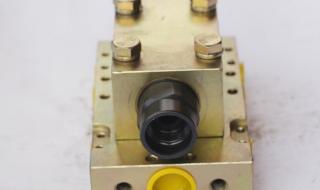

四、煤矿支架液压单向阀是什么构造

煤矿支架液压单向

阀，它包括阀体，阀体内水平方向开设有一

个左右贯通的腔体，腔体左端用螺纹与接头

连接，腔体右端用螺纹与芯套连接，接头与

芯套将顶杆套、隔离套阀座压紧在腔体内而

形成一内腔体，在内腔体中置入有顶杆，阀

芯，先导芯，弹簧座，弹簧等零件，在阀体

上面开有测压孔，在阀体下面开有对称的两

个出液口及四个与两出液口分别对称的安装

螺孔，在阀体的左下方开有一进液口，与阀

体左面连接的接头开有与腔体相连接的控制

五、液压系统的背压及背压阀,单向阀能否做背压阀用

1、能做背压阀的，可以是溢流阀，顺序阀，节流阀等。

2、单向阀可以用来做液压系统背压阀，因为单向阀开启压力低，所以背压低，且背压不可调。

3、当液压系统选择使用电液换向阀时，如果电液换向阀的中位机能为卸荷状态，例如H型中位，且电液换向阀为内控形式，通常可选择单向阀做背压阀。
